     逆向工程嚴格遵循點—線—面的流程，這個過程便是正向設計的模擬，通過物體點云揣測原設計者的設計意圖，從而精確地重建模型特征。逆向工程的真正意義是設計人員進行模型重建的過程也就是重新學習的過程，并能夠在此基礎上進行創新。

一，掃描工件

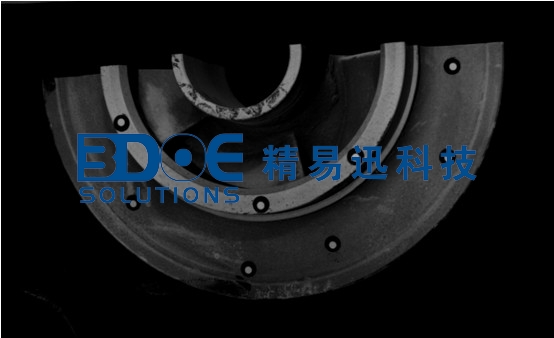

對一般產品稍作表面處理（如下圖）
A 噴顯像劑
B 多角度掃描 貼標記點

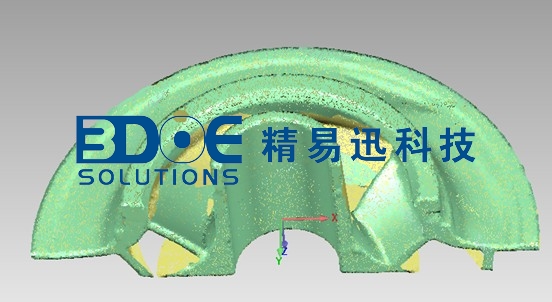

二，掃描直接得到點云數據

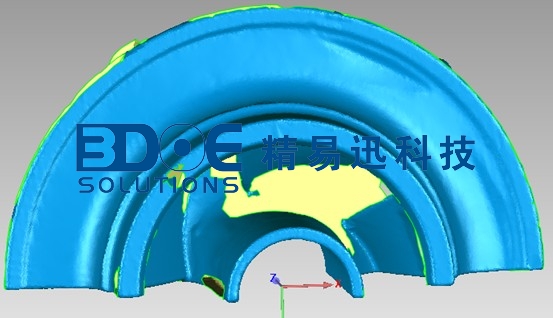

三，利用Geomagic surface等軟件對點云數據進行一些簡單的去除雜點，封裝補孔，擺正等功能性處理，形成三角網格可直接進行3D打印

如客戶需要開發產品或開模，我們需把模型生成幾何曲面，這就需要我們做逆向造型了(常用逆向軟件有 UG PROE  CATAI Solidworks等)

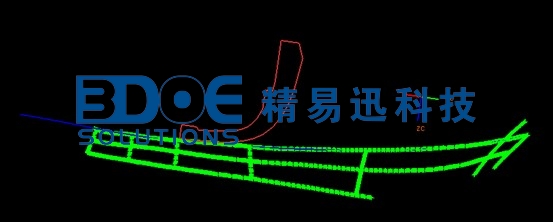

1，結合掃描點云提取關鍵特征點

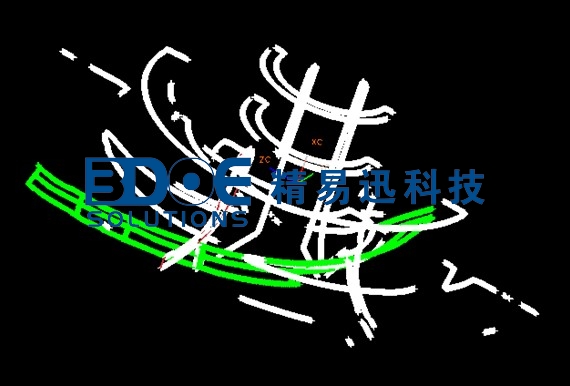

2，導錄三維軟件，根據所提取的特征點描述樣條

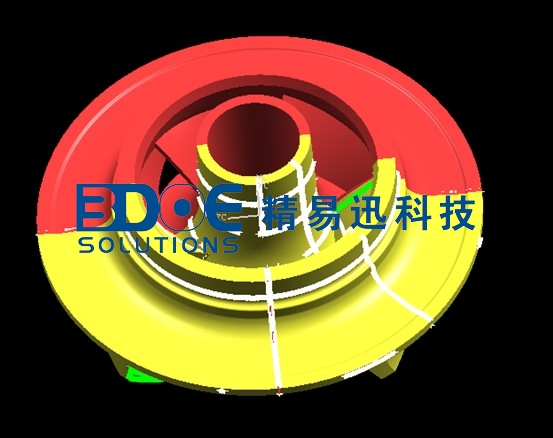

3，回轉后，得到實體

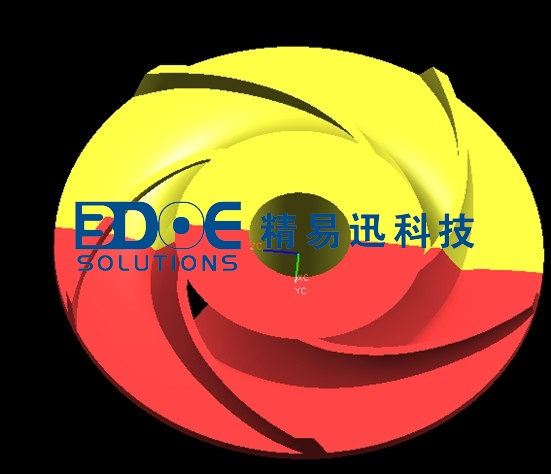

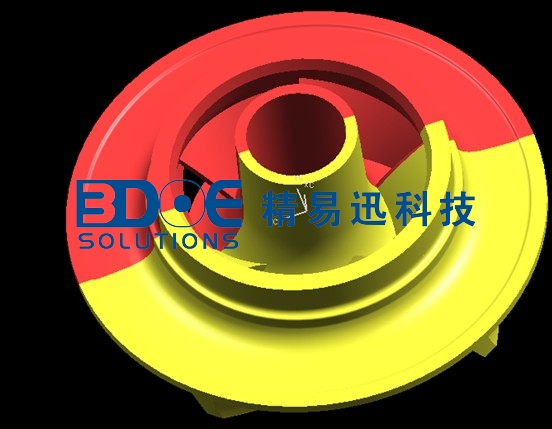

4，去除掃描特征點，一個完整的幾何體就出來額。這時我們就可以去分模加工了
