我司為客戶提供3D設計--逆向設計服務
例:1) 掃描得到點云數據

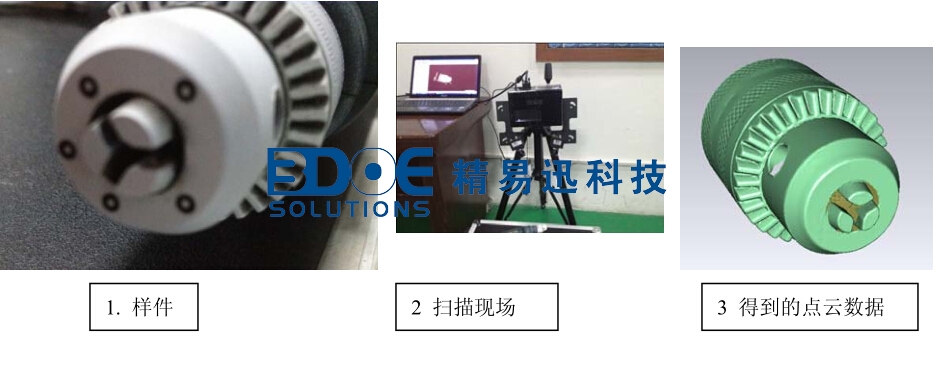

如下圖所述為一鉆頭,簡單面形處理(噴上顯影劑,避免表面鏡面反光)后粘貼標記點(標記點的作用是為了各個方向掃描的數據能自動拼接),放置在掃描頭前端,多個視角掃描得到物體的完整三維數據。(該過程比較簡單易學,掃描一個樣品時間大概幾分鐘到幾十分鐘)
2) 數據處理及產品設計

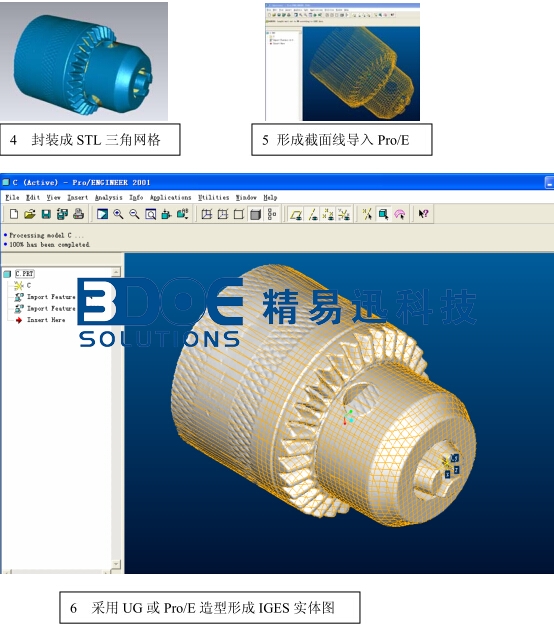

掃描后得到的點云數據,進一步可以封裝成 STL 三角網格數據,截出截面線后,可以導入 UG, Pro/E, Catia 等 3D 造型軟件,直接造型得到可以加工的實體數據。(第 4,5 步處理時間為幾分鐘)
說明:
其中 1-5 步我們公司都會培訓,保證教會,學習時間為 5 天左右。第 6 步我們會示范過程,只要貴公司有會 Pro/E、UG、Catia、Solidwork 其中一種軟件都可以造型。
