產品特點:
1、多種拼接方式
特征拼接/標記點拼接/框架拼接,特征拼接(掃描人臉)無需貼標志點
2、操作簡單易學
可手持掃描,支架掃描
觸發式掃描,培訓2小時即可熟練操作
3、便攜式結構設計
手持便捷,全自動拼接,多種拼接方式并存,設備硬件體型小,可方便帶至測量現場
二、手持式3D掃描儀eSharp-X7功能優勢
1、測量精度高
強大的細節捕獲能力,測量精度可達0.02mm
2、測量速度快
單面掃描時間0.1秒以內,即可采集上百萬個點數據
3、多種光源可選
LED 白光/藍色/紅色/綠色/多色可選
4、掃描范圍廣
能掃描小至幾毫米大至幾米的物體,還可以掃描人臉和人體其他部位
5、測量輸出數據接口豐富
測量所得的點云數據為ASC, STL, PLY, IGES, OBJ, DXF等,
可直接與Surfacer, image ware, UG, CATIA, Geomagic, Pro/E, Master CAM 等軟件進行數據交換
6、全自動多種拼接方式
特征拼接/標記點拼接/框架拼接,多種拼接方式并存智能融合為單層點云
技術參數:
產品型號 | eSharp-X7 |
eSharp-X7-W | eSharp-X7-B | eSharp-X7-C |
光源 | LED白光 | LED藍光 | LED多色光 |
測量精度 | 最高0.02 |
測量速度 | >130萬次測量/秒 |
單次掃描速度 | <0.1 |
掃描方式 | 手持式面光掃描 / 支架式掃描 |

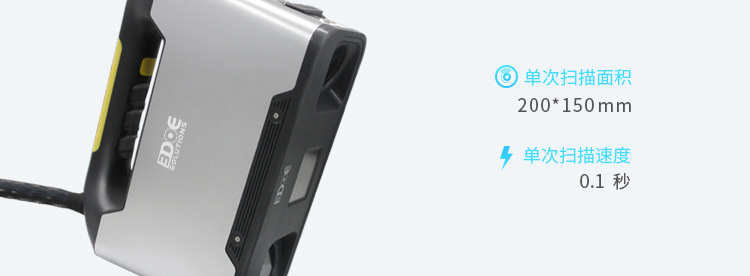

單次掃描面積 | 200*150 |
拼接方式 | 特征拼接/標記點拼接/框架拼接 |
工作距離 | 350mm |
數據輸出格式 | ASC, STL,PLY, OBJ等 |
傳輸方式 | USB3.0 |
支持操作系統 | Windows /7/10 64位 |
兼容軟件 | 3D Systems(Geomagic Solutions)、InnovMetric Software(PolyWorks) Dassault Systems(CATIV V5和SolidWorks)、PTC(PRO/ENGINEER) Autodesk(inventor、Alias、3ds max、Maya、Softimage) Siemens(NG和Solid Edge) |
