精易迅3DOE Metric三維攝影測量系統是由精易迅科技自主研發的一套利用高精度工業相機為測量工具的三坐標系統，采用高分辨率相機，通過拍攝變形前后物體的多幅圖像，計算出物體表面關鍵信息點的三維坐標值，獲得物體變形數據，主要針對于高精度檢測、數據采集、三維尺寸計算、震動檢測、應力變形等測量工作。主要應用與航空航天，重型工業、水電風電、核電等行業。

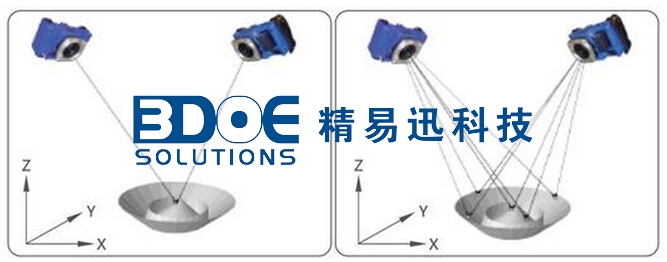

    精易迅3DOE Metric三維攝影測量系統是從兩個或多個位置拍攝同一工件，以獲取在不同視角下的圖象，通過三角測量原理計算圖象像素間的位置偏差（即視差）來獲取被測點的三維坐標。目標點、相機中心和相點三點構成共線方程，然后根據共線方程結算出目標點的三維坐標。

系統優勢

與傳統三座標測量儀相比，沒有機械行程限制，不受被測物體的大小、體積、外形的限制，能夠有效減少累積誤差，提高整體三維數據的測量精度?？梢源?zhèn)鹘y(tǒng)的激光跟蹤儀、關節臂、經緯儀等，而且沒有繁瑣的移站問題，方便大型工件測。

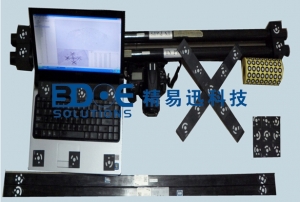

系統構成

◆高性能單反相機

◆編碼標志點

◆非編碼標志點

◆標尺

◆計算機

◆檢測分析軟件等

技術特點

◆ 國內首個自主研發的工業近景攝影測量系統；

◆ 高精度的相機標定算法，適用于多種數碼相機；

◆ 自主知識產權的核心算法，達到國外先進水平；

◆ 測量范圍大：可測量 0.3m~30m 范圍的物體；

◆ 測量精度高：最高精度可達±0.015mm/m；

◆ 測量速度快：拍照方便快速，計算速度快，測量結果三維可視化；

◆ 具備 CAD 數模對比模塊，可用于質量檢測；

◆ 具備靜態變形測量模塊，可測量工件變形數據；

◆ 操作方便：設備不需要事先校正，使用方便，對操作人員無特殊要求；

◆ 適應性強：不受環境及測量范圍限制，可在車間或工業現場測量；

◆ 便攜式設計：設備輕便，單人可攜帶外出開展測量工作。

技術說明

◆核心技術：工業近景攝影測量

◆測量結果：三維坐標、三維位移

◆測量幅面：支持幾十厘米到幾十米的測量幅面

◆測量相機：支持多種單反、工業相機圖像計算

◆相機數目：支持單個相機或多個相機圖像同時計算，提高大型工件的測量效率

◆相機標定：軟件自標定，支持多種相機鏡頭畸變模型

◆測量精度：最高±0.015mm/m

◆標志點類型：支持10、12、15位編碼點，支持黑底白點、白底黑點，更多類型可定制

◆靜態變形分析：通過多次測量不同變形狀態下的觀測標志點三維坐標，可以進行關鍵點三維變形偏差計算和色譜圖分析；位移測量結果在三維視圖中以射線和色譜形式繪制，真實表達三維點的變形與運動

◆三維數模對比：可以對被測工件與CAD數模進行三維幾何形狀比對，快速方便地進行大型工件的產品外形質量的檢測支持 stl，iges，step等多種數模文件格式，對比結果三維彩色顯示

◆厚度補償功能：具備編碼點及非編碼點厚度自動補償功能

◆坐標轉換功能：321轉換、參考點擬合、全局點轉換、矩陣轉換等多種坐標轉換功能

◆元素創建功能：可以創建三維點、線、面、圓、槽孔、矩形孔、球、圓柱、圓錐等多種三維元素

◆分析創建功能：可以創建點點距離、點線距離、點面距離、線線夾角、線面夾角、面面夾角等多種分析

◆多核加速：多核CPU并行運算，提高系統解算速度

◆系統兼容性：兼容32位、64位系統

  特征參數：

 24小時在線服務，可根據需求提供定制！

    精易迅3DOE Metric三維攝影測量系統在汽車制造業 、航空航天、造船業、三維檢測、工業設計 、模具制造、電子通信等諸多領域均有廣泛應用

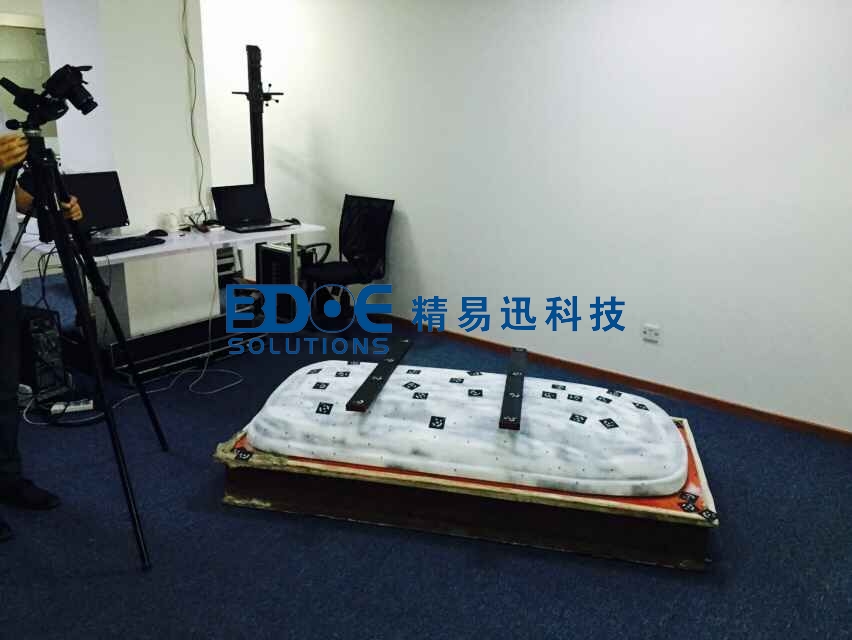

（1）  汽車模具檢測應用

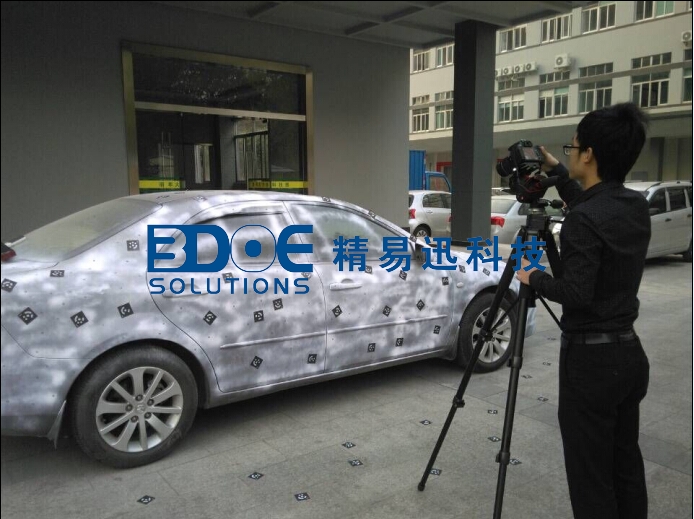

奇瑞汽車、長城汽車、華普汽車等整車制造廠家，均已經采用了我處的DOE Metric三維攝影測量系統用于新車開發、泡沫實型、鑄件和制件檢測。

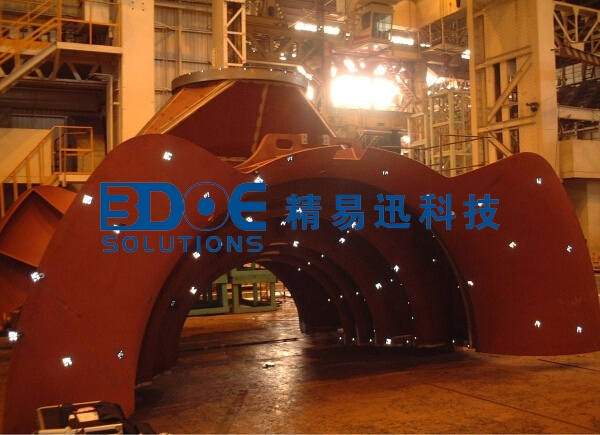

（2）  大型工件質量檢測

（3）  靜態變形測量

（4）  作為全局控制點用于逆向建模
