木雕龍——三維掃描儀在雕刻行業的一些應用和影響

木雕是一門藝術，種類繁多，藝術木雕有一定的精巧構思與內涵，有獨創性，能反映作者審美觀、藝術方法和藝術技巧。由于機器制造業的高度發展，越來越擠壓費工時的手工操作。人民生活水平提高，對審美的追求提高，對木雕工藝品的需求增大。 手工雕刻傳統工藝已經跟不上發展需要，速度慢、成本高、耗費人工比較大，如一件簡單的木雕，花上幾天時間是很普通的事，而用機器只需數十分鐘。雖然機器雕刻不一定能達到手工雕刻的手法表現技巧。但是可以大大解放作者重復雕刻耗費的時間從而有精力創作其他雕刻藝術品。

機器雕刻首先需要畫圖，如果需要復制生產一件雕刻成品需要用到逆向畫圖。逆向畫圖首先是有樣件或者成品件，再使用三維掃描儀進行掃描獲取三維數據，然后再根據三維數據畫圖或者二次設計，會減少時間成本的浪費。

接下來我通過案例來說明一下，雕刻師傅用小木頭雕出龍頭龍尾的樣品，再使用掃描儀掃描獲取3D數據，然后再通過放大比例或者修改細節，然后再使用雕刻機來批量雕刻的應用。

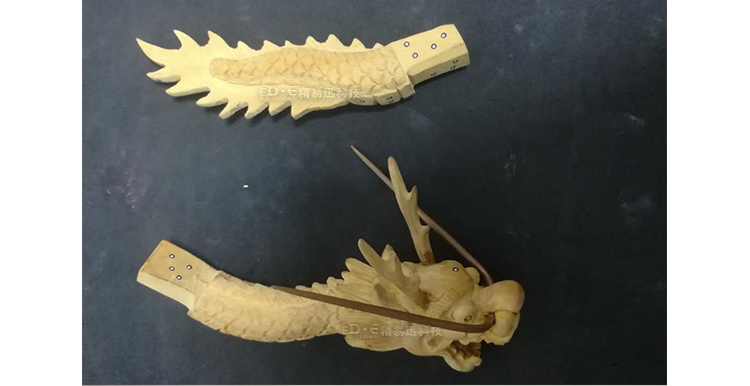

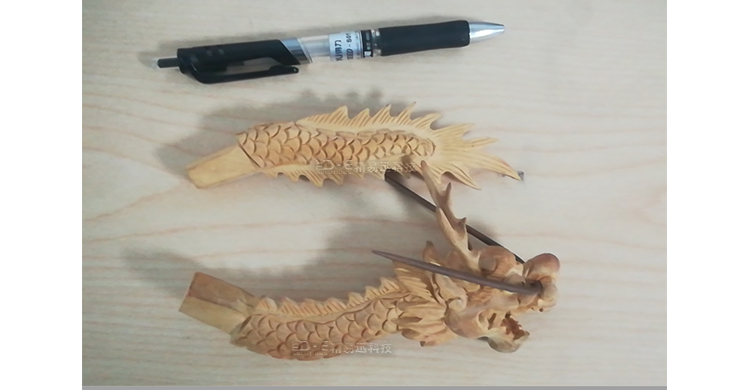

一．通過手工雕刻完成龍的頭部和尾部

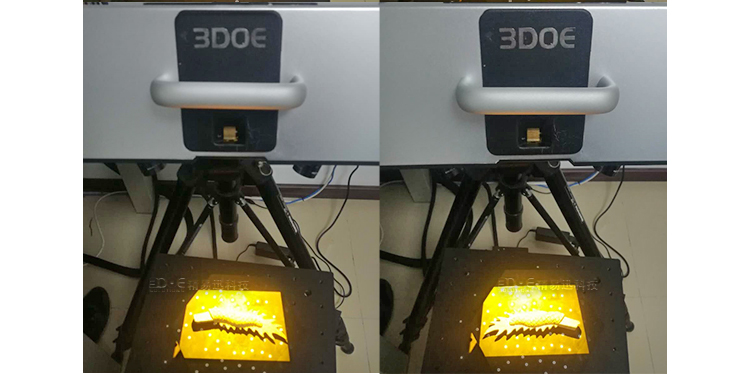

二．采用拍照式三維掃描儀對其進行掃描
1）先在木雕龍表面粘貼一些標記點（定位使用）如下圖所示

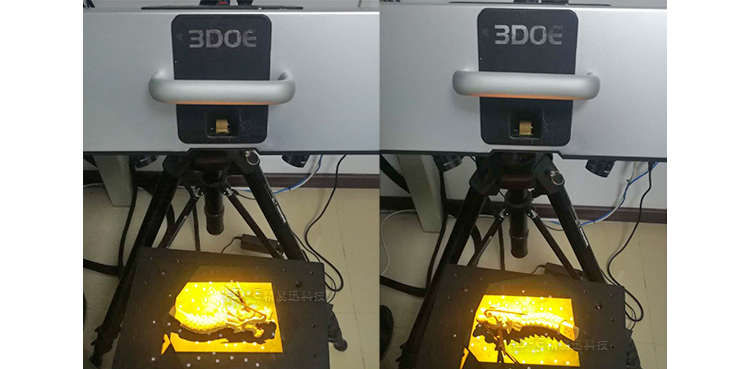

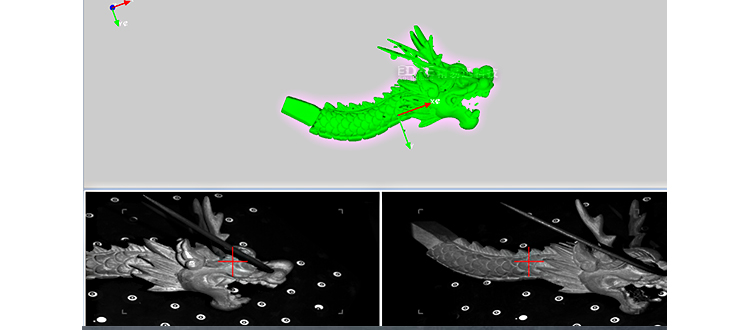

2）使用拍照式掃描儀進行掃描，進行多視角掃描，把物體擺放不同的角度掃描確保樣件所有的位置都能掃描到。

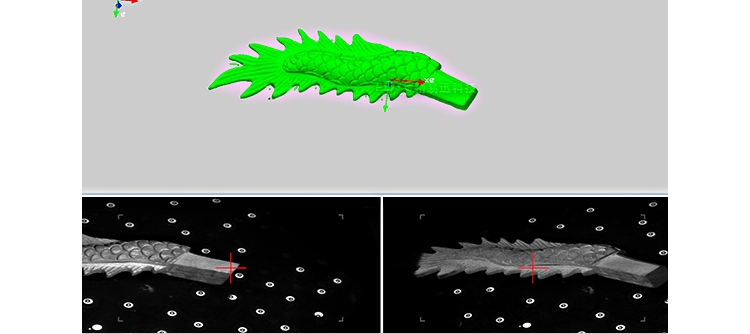

龍尾掃描

掃描完成后保存asc點云數據

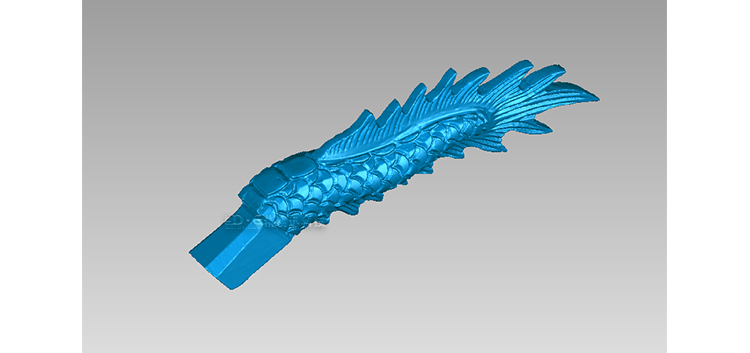

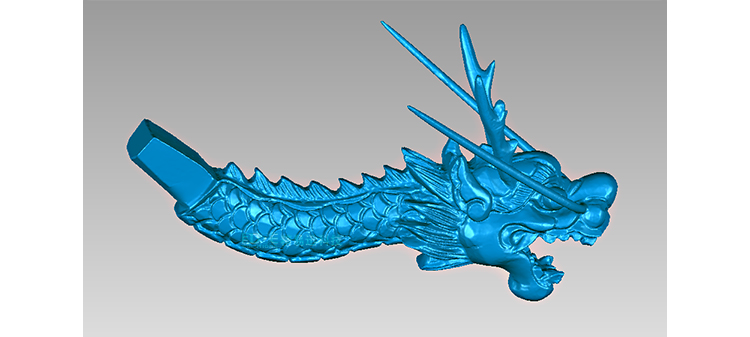

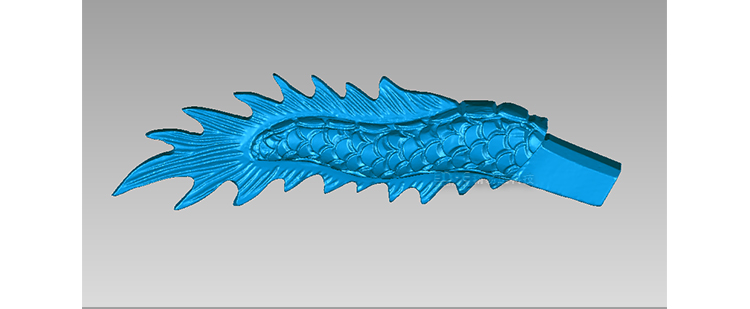

3）使用Geomagic把a(bǔ)sc點云數據轉換成stl三角網格面形數據如下圖

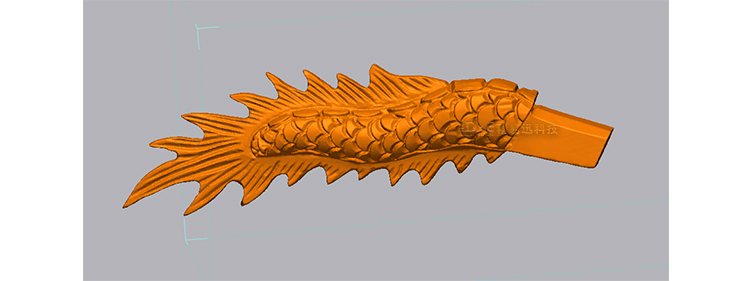

三．導入3D畫圖軟件進行修改或者二次設計畫圖，修改外形

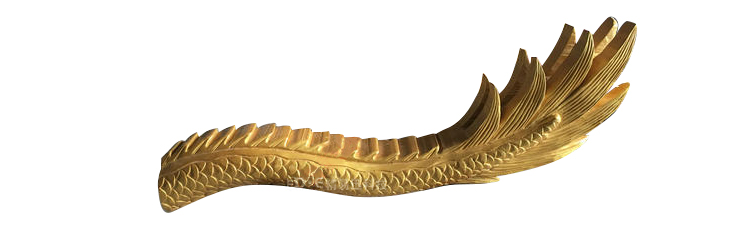

四．使用機器加工雕刻為成品
