三維掃描儀測量原理大全

目前市面上三維掃描儀的種類和品牌很多，三維掃描儀測量原理的不同一般是因?yàn)椴捎玫墓庠春?D技術不同所以有差異化，拍照式三維掃描儀采用結構光而手持式激光三維掃描儀采用的是激光，所以三維掃描儀的測量原理也是不相同的。

1、拍照式三維掃描儀測量原理

三維掃描儀 (3D scanner) 是主要用于對物體空間外形和結構進行掃描，以獲得物體表面的空間坐標，偵測并分析現實世界中物體或環境的形狀（幾何構造）與外觀數據（如顏色、紋理等性質）。拍照式三維掃描儀因其掃描原理類似于照相機拍攝照片而得名, 是為滿足工業設計行業應用需求而研發的產品，掃描速度快精度高，可按需求自由調整測量范圍，從小型零件掃描到車身整體測量均能完美勝任，具備極高的性能價格比。

原理解析及涉及技術

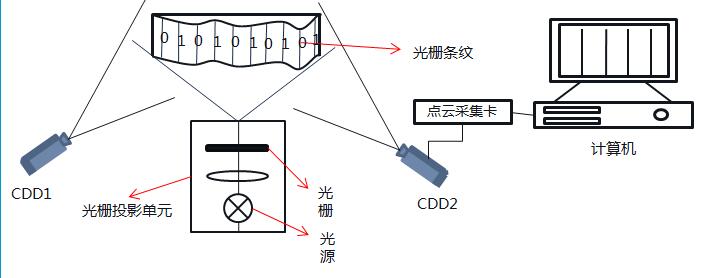

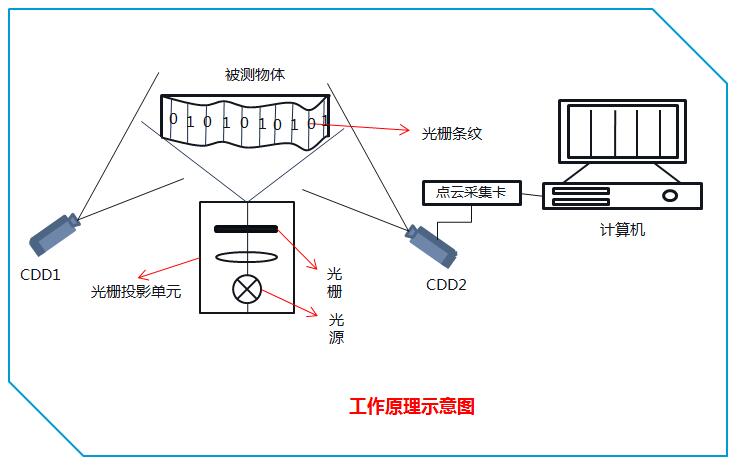

掃描儀主機由兩個或多個工業CCD相機和光柵投影單元組成，利用光柵投影單元將一組具有相位信息的光柵條紋投影到被測物體表面，相機同步測量，結合
【1】計算機視覺技術
【2】光電傳感技術
【3】圖像處理技術
【4】軟件控制技術等可以在短時間內獲取物體表面的高密度三維數據

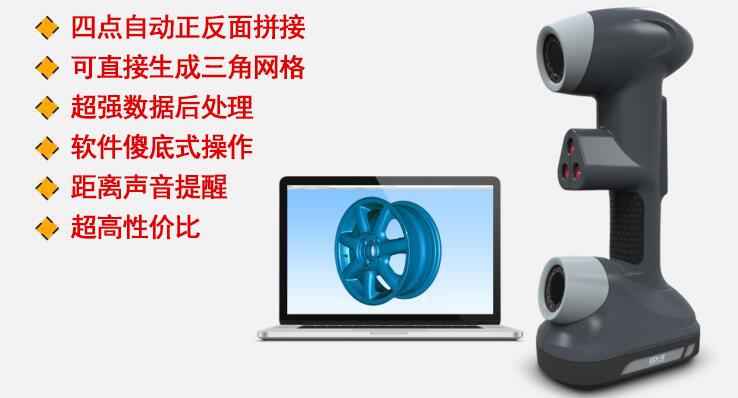

2、手持式激光三維掃描儀的測量原理


手持式激光三維掃描儀(3D scanner) 是一種科學儀器，用來偵測并分析現實世界中物體或環境的形狀（幾何構造）與外觀數據（如顏色、表面反照率等性質）。 搜集到的數據常被用來進行三維重建計算，在虛擬世界中創建實際物體的數字模型。這些模型具有相當廣泛的用途，舉凡工業設計、瑕疵檢測、逆向工程、機器人導引、地貌測量、醫學信息、生物信息、刑事鑒定、數字文物典藏、電影制片、游戲創作素材等等都可見其應用。三維掃描儀的制作并非仰賴單一技術，各種不同的重建技術都有其優缺點，成本與售價也有高低之分。目前并無一體通用之重建技術，儀器與方法往往受限于物體的表面特性。例如光學技術不易處理閃亮（高反照率）、鏡面或半透明的表面，而激光技術不適用于脆弱或易變質的表面。

手持式激光三維掃描儀的用途是創建物體幾何表面的 點云（point cloud），這些點可用來插補成物體的表面形狀，越密集的點云可以創建更精確的模型（這個過程稱做三維重建）。若掃描儀能夠取得表面顏色，則可進一步在重建的表面上粘貼材質貼圖，亦即所謂的材質印射（texture mapping）。手持式激光三維掃描儀是分析和報告幾何尺寸與公差(GD&T)的一種完美檢測設備。直接生成的stl文件，易于導入檢測軟件加以快速編輯和后續處理。

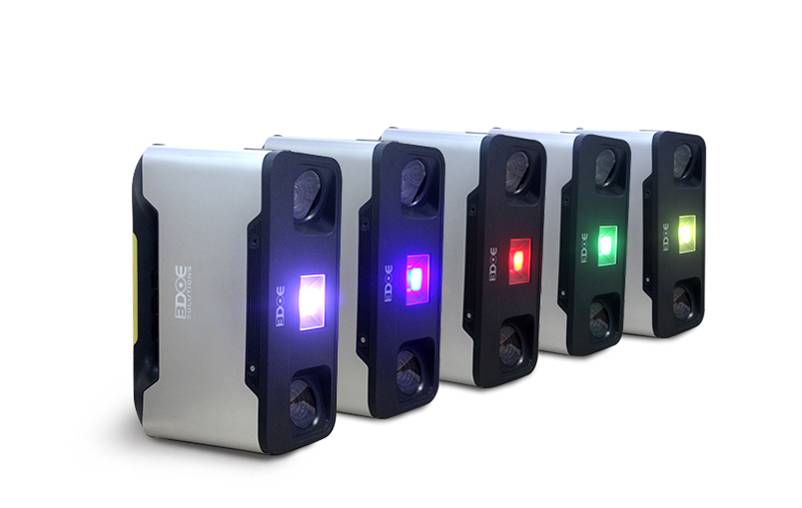

3、手持式白光三維掃描儀測量原理

手持式白光三維掃描儀采用的是新一代面機構光光柵掃描技術,技術上來說, 光柵掃描的技術無論從精度還是速度都有提升。手持式白光三維掃描儀一次掃描獲取上百萬個數據點,  手持式白光三維掃描儀可以一次性獲取更多的細節, 掃描速度更高;光柵式掃描一次性完成一個面的掃描, 面內數據非常規整, 每點的數據只和它本身有關,手持式白光三維掃描儀的手持式支持標記點拼接和特征拼接兩種,手持式白光三維掃描儀可以支持一臺機器多色光。

從歷史應用來看, 2008年之前市面上大部分為龍門式激光掃描系統, 但隨著光柵機器在2008年之后成熟, 便在掃描市場上被之取代,正因?yàn)榕恼帐骄哂懈玫膾呙杈? 更快的掃描速度和更好的適應性.

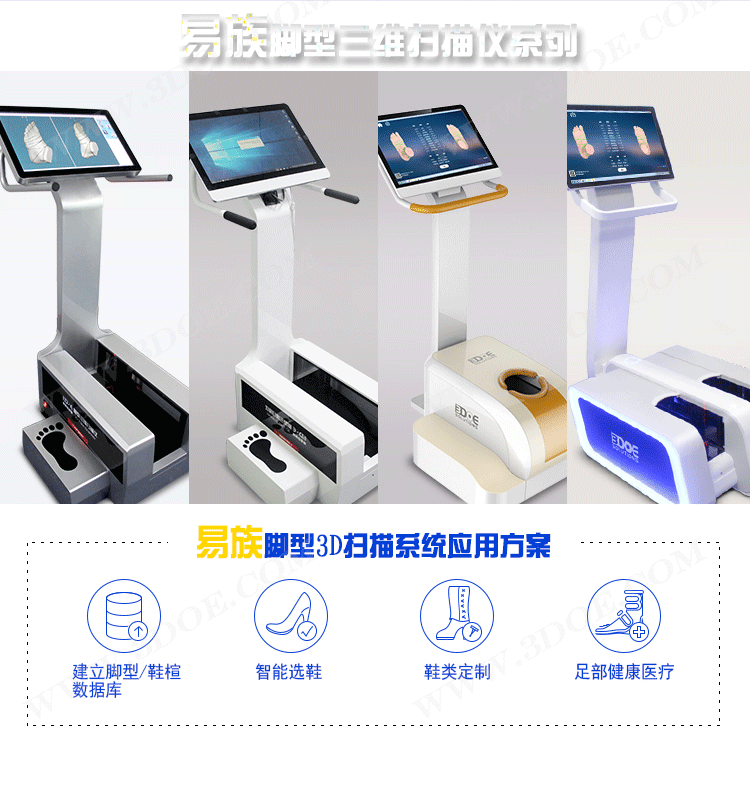

4、腳型三維掃描儀測量原理

腳型三維掃描儀是采用激光線結構光傳感器的計算機輔助三維測量設備，集合了光學、機械、電子領域的新技術，符合人體工學設計，采用多視角激光光路設計，配有功能強大的軟件，掃描數據實時顯示，精確、快速，功能強大，簡便易用，瞬間即可得到整個腳型的完整數據，并可以多種文件格式輸出，與后期各類鞋業軟件無縫銜接。設備廣泛應用于鞋廠研發設計中心，鞋業零售店，醫院診所、足療機構及大學、研究機構等。腳型三維掃描儀激光式掃描+先進算法，獲取數據多掃描用時短，獲取數據精度高，體積小巧，易亍搬運和攜帶，帶有腳型診斷功能配套完善的虧聯網+解決方案。

腳型激光三維掃描儀全光路閉合系統，8視角全方位掃描，掃描對象：腳（光腳或穿襪）、楦、石膏模型，智能化一鍵式觸控操作，一鍵式觸控操作
非接觸式激光掃描，對人體及眼睛無任何傷害，雙腳同時掃描，人體工程學設計，掃描速度快（雙腳15-20s），測量精度高（標準誤差<0.5mm）。
直接生成STL三角網格數據
數據可直接用于3D打印
支持SQL數據庫

數據可上傳至云端
