詳情介紹

汽車配件質量的好壞是直接影響汽車使用性能的重要因素之一，面對越來越激烈的市場競爭，汽車零部件生產使用三維掃描儀來提升技術優勢，從而提高產品質量和縮短生產周期。

需要解決的問題


  1、汽車配件的形狀復雜，底面內部凹槽形狀各異，曲面輪廓較多。采用其它檢測設備可能導致獲取的三維數據量不完整，不能滿足客戶需求。
   2、使用傳統的測量方法(如檢具、治具、三坐標等)十分的繁瑣、耗時。并且不易對汽車配件的結構進行準確、快速地測量、檢測。

汽車配件三維檢測解決方案

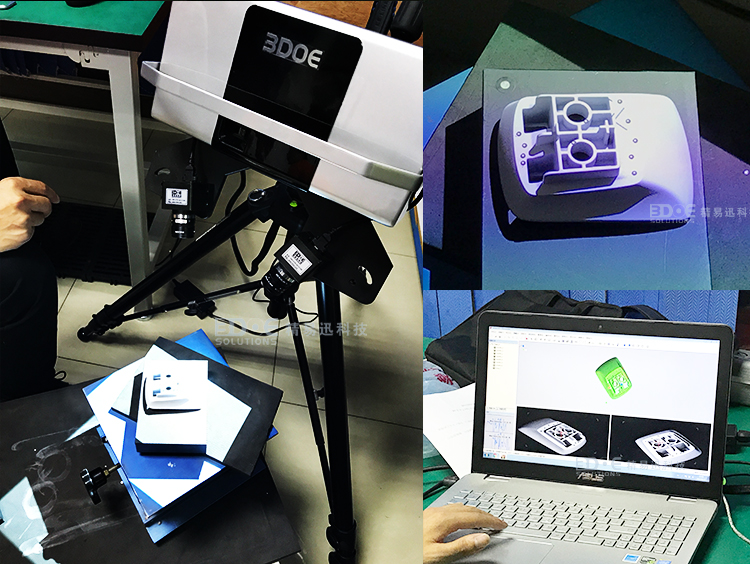

1、使用工業3D掃描儀快速獲取汽車配件的3D數據

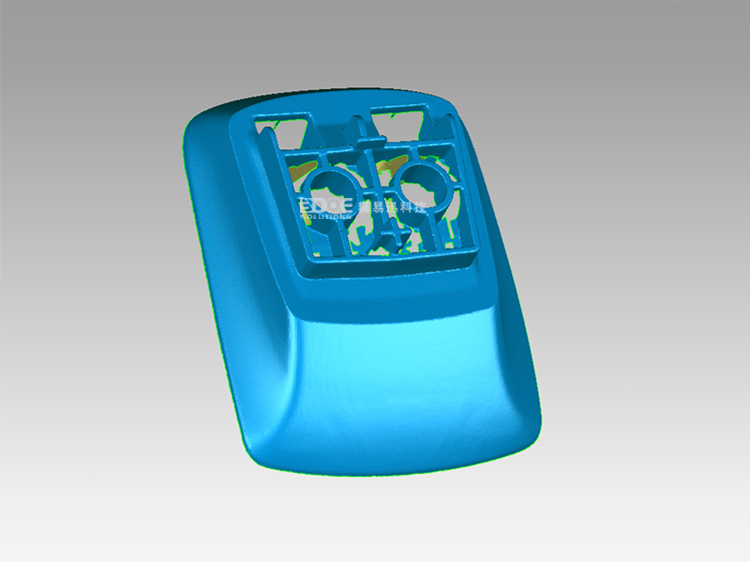

精易迅的技術的工程師采用三維掃描儀（ PTS-H400 Scanner）進行三維掃描， 掃描時間大概10-15分鐘，汽車配件掃描結果為asc格式的3D點云數據

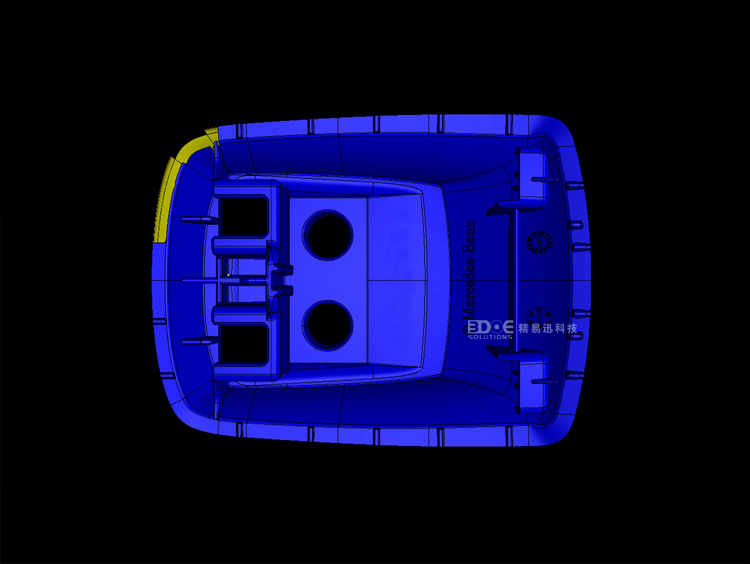

2、把汽車配件原始的CAD數據導入到3D數模檢測軟件中（3數模檢測軟件允許導入所有主要CAD軟件的原始數據,STP,IGS格式可以接受）

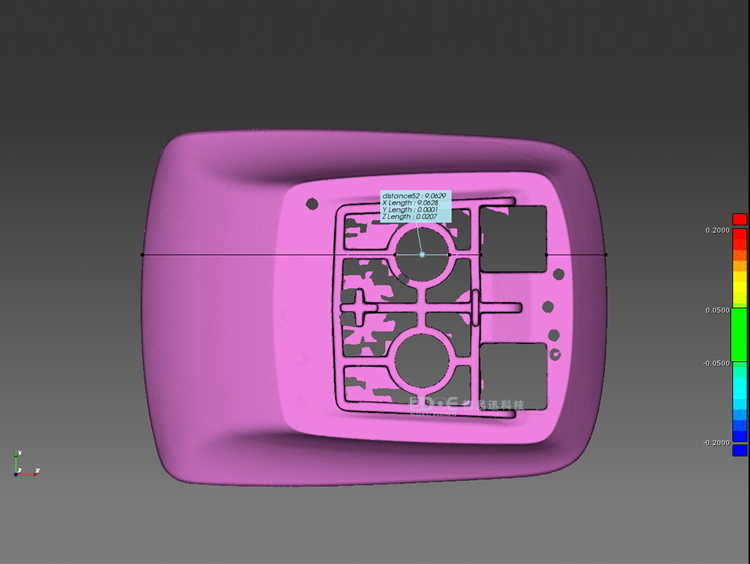

3、把掃描得到的asc格式的汽車配件三維點云數據導入3D數模檢測軟件中做3D數模檢測對比

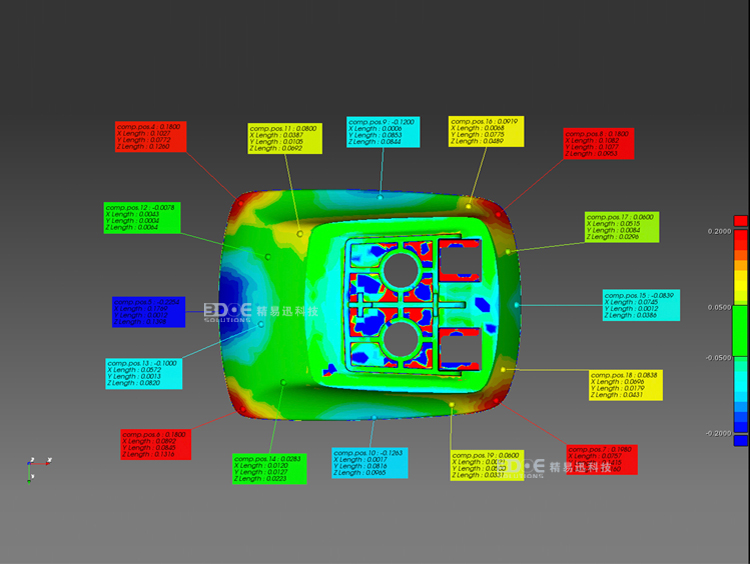

4、生成汽車配件的3D數模檢測報告

可以生成自己需要的所有點的測試報告截圖
可以生成主要測試報告
可以保存的測試工程， 可以進行回溯和累加測試

可以進行整體偏差對比
