AOI（Automatic Optic Inspection）的全稱是自動光學檢測，是基于光學原理來對焊接生產中遇到的常見缺陷進行檢測的設備。
AOI是新興起的一種新型測試技術，機器通過攝像頭自動掃描PCB，采集圖像，測試的焊點與數據庫中的合格的參數進行比較，經過圖像處理，檢查出PCB上缺陷，并通過顯示器或自動標志把缺陷顯示/標示出來，供維修人員修整。早期發現缺陷將避免將壞板送到隨后的裝配階段，AOI將減少修理成本，同時避免報廢不可修理的電路板。
深圳某公司，是專門從事網絡與通信終端設備研發、制造和行銷的業內主流廠商，也是國內少數幾家擁有完全獨立自主研發和制造能力的公司之一，創建了享譽全國的知名網絡與通信品牌。該公司為了解放更多人工，降低成本，實現自動完成PCB錫膏三維掃描檢測，聯系深圳精易迅科技，運用PTS三維掃描儀進行項目攻關。
項目難點：PCB板錫膏尺寸小，平均高度不超過0.5mm，掃描精度要求高。而且掃描過程PCB表面不能做反光噴粉處理，以免影響產品后續使用。
深圳精易迅科技給出3d掃描檢測解決方案如下：
掃描設備：PTS-J200精密型三維掃描儀
設備參數：
1.工業級高精度CCD相機，雙目。
2.130萬像素鏡頭。
3. 掃描規格：80*60mm。
4.掃描方法：對同一個PCB,掃描兩次, 每次掃描采用單次掃描興趣區，不進行掃描拼接，對區域中的錫膏點進行分析，掃描時間1s左右。

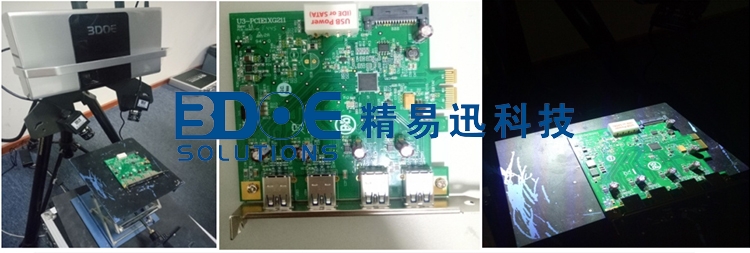

PTS三維掃描儀設備展示：反復調整掃描角度，調整光照，PCB不噴顯影劑一次性掃描。

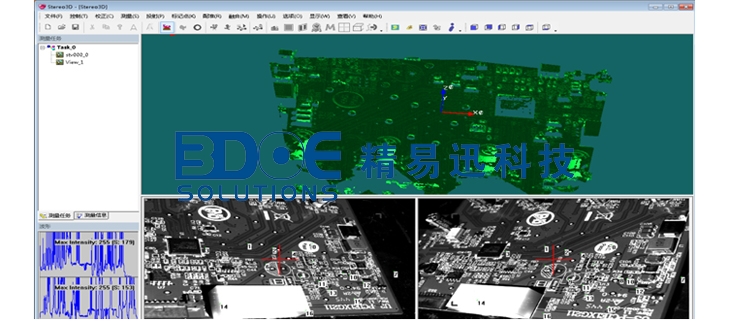

掃描過程展示：以電路板上表面為X-Y平面擺正，調整坐標系, 進行測量 。

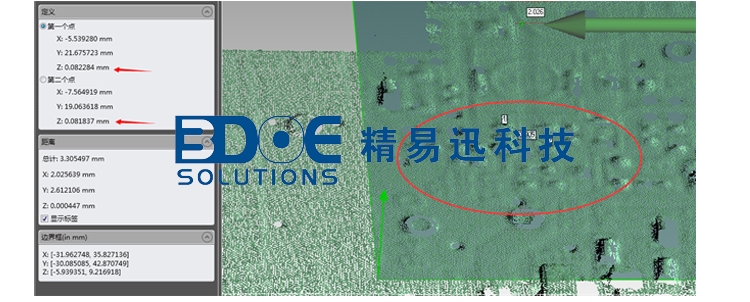

紅圈為測量區，Z軸的高度0.08mm

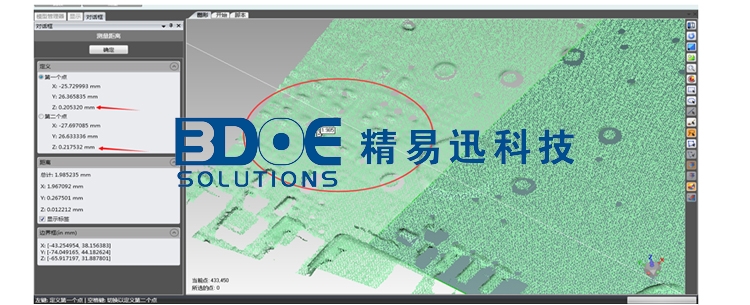

紅圈為測量區，Z軸的高度0.20mm

測試分析：
對同一被測物測試兩次
每次測量相同的點， 取兩個點的高度 因?yàn)閿[正存在誤差，沒有夾具導致，但是除去共模高度外，可以看到兩個焊點的高度是基本一致的。
第一次差模測量0.000447
第二次差模測量-0.012212
結論：1. PTS三維掃描儀擁有快速的三維檢測速度，真正能滿足絕大部分的PCB錫膏三維檢測時間要求。
2.精易迅科技先進的三維掃描方式，可精確地測量出錫膏的三維數據，單幅掃描能達到0.0058mm的精度，為客戶的分析提供優良掃描數據。
3.PTS 三維掃描儀穩定性好，重復三維檢測精度高，為客戶的線上自動化掃描提供有力保障。
