這是PTS-S400三維掃描儀結合攝影測量掃描整車效果圖，主要針對1米5以上的大尺寸產品研發的系統解決方案。采用框架拼接的方式，來保證大型物體的測量精度價和提高測繪速度。

    實施逆向工程可以更好地實現汽車產品設計的并行工程，使產品設計及其相關過程實行同步作業，并使之優化。利用PTS-S400三維掃描儀配合攝影測量測量系統，可以直接對車身進行掃描，在軟件中進行處理計算，從中控制整個車輛設計的精度和提高模型質量。對白車身（噴顯影劑）進行掃描以后，對車身各部分的弧度進行計算，可以用于研究國外的配件技術與車輛外形的數據依據，大大提高產品設計的一次成功率，從而縮短周期，降低成本，減少風險，提高質量，增強企業競爭力。

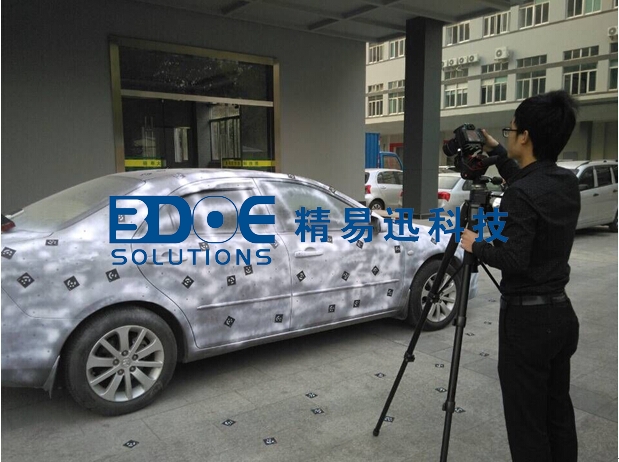

第一步，攝影測量捕捉空間坐標

采用攝影測量系統從多個方向拍攝汽車表面粘貼的標記點，從而形成汽車整體的框架數據，時間約5-10分鐘。

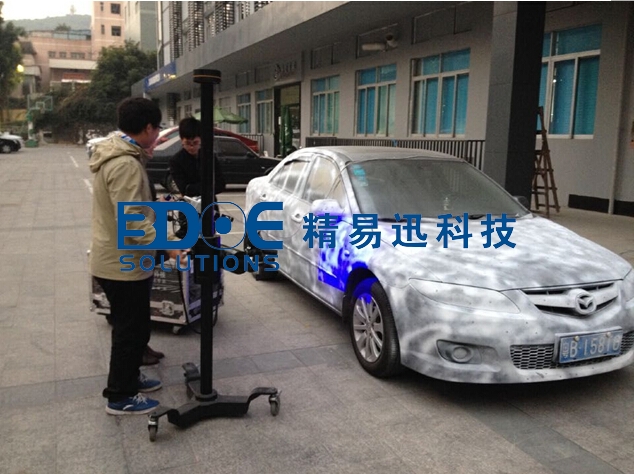

第二步，采用PTS-S400掃描汽車細節

基于攝影測量系統捕獲的框架信息，采用PTS-S400三維掃描儀進一步進行掃描獲取表面細節信息形成整車的高精度、高密度點云數據，時長約1個小時左右。

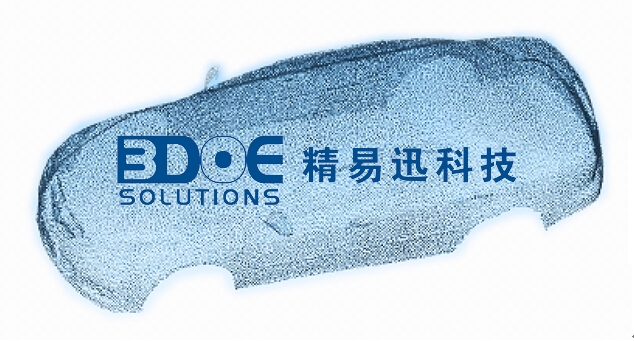

第三步，在Stereo3D軟件中將數據融合成整車點云數據

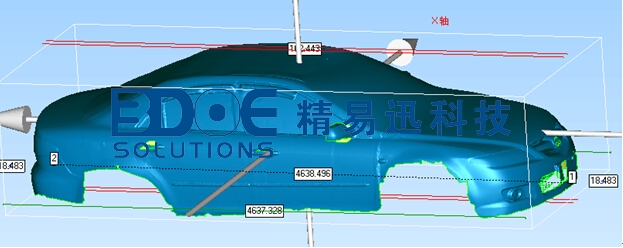

第四步，封裝點云獲得STL數據
