詳情介紹

足底掃描定制鞋墊-腳底3D掃描儀

1、定制鞋墊的需求（矯正鞋墊一定要量腳定做）

鞋墊是鞋子重要的組成部分，更是足部與鞋子吻合調節的核心。研究指出，鞋墊的使用可以改善并提升足部的沖擊吸收能力，由于鞋墊的置換比改變鞋子更為方便，而且鞋墊可以放置于不同的鞋子里，也較改變鞋子更符合效益。大部分的足底疾患也可通過醫用矯形鞋墊來治療，包括扁平足、拇指外翻、后跟骨刺、“長短腳”等。

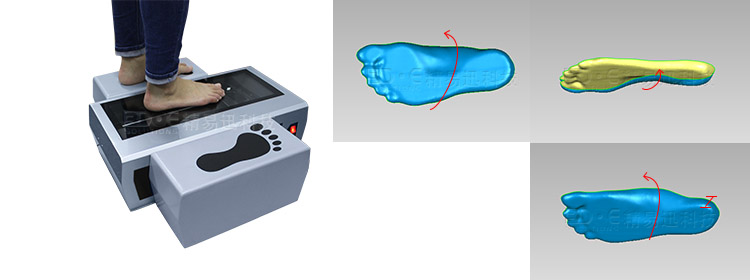

2、腳底3D掃描儀的介紹

腳底LSS系列三維掃描儀（腳底3D掃描儀）是一款專業針對人體腳底三維掃描的測量設備，采用非接觸式激光掃描方式，10秒鐘內完成人體腳底的三維數據的采集，生成20幾項參數，支持全負重，半負重或無負重腳底掃描，可以有效的開展矯形鞋墊設計、個性化定制足墊、足病診斷和足病矯正等多種工作。


腳底3D掃描儀產品特點：


★掃描對象：腳底、鞋底；
★非接觸式激光掃描，對人體及人眼無任何傷害；
★一鍵式操作：系統操作簡易，一鍵式掃描，無需人工干預；
★測量精度高，標準誤差<0.5mm；
★測量速度快：10S內完成對一個腳底的完整掃描；
★數據輸出格式：ASC,OBJ, STL 等
★操作系統：windows風格軟件界面，方便用戶使用。

3、腳底3D掃描儀獲取腳底3D數據





4、對3D腳型數據分析

腳底3D掃描儀（足底3D掃描儀）可以在幾秒鐘的時間內獲得我們足底的3D數據，根據獲取的腳型3D數據，可以判斷出，足弓（高弓足、扁平足）、拇指內外翻、腳后跟內外翻、長短腳等。然而制作真正的符合自己腳底的鞋墊。

5、定制鞋墊的流程

獲取客戶腳底3D數據---分析客戶腳底3D數據---定制鞋墊

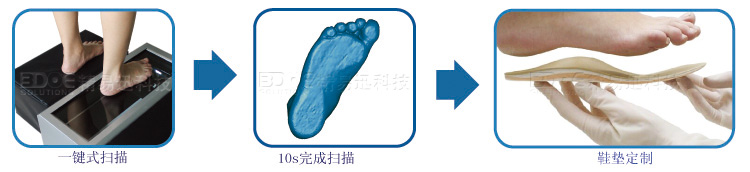

定制鞋墊的流程圖:

6、3D掃描量腳定制鞋墊的優勢

腳底3D掃描儀獲取的腳底數據不是單單腳底平面的數據，還包含腳側面的數據stl數據圖與市面上一般腳底機掃描出來的平面數據
