安全帽作為對人頭部受墜落物及其他特定因素引起的傷害起防護作用的帽子。它的外觀設計和材料的選擇都很重要，對于特殊工種還需要設計不同附加功能的安全帽。本案例客戶希望在原有安全帽上改進，增加新的輔助功能，需要掃描獲取安全帽一部分的3D曲面數據來設計相關的輔助產品。

3D掃描安全帽提取曲面3D數據解決方法

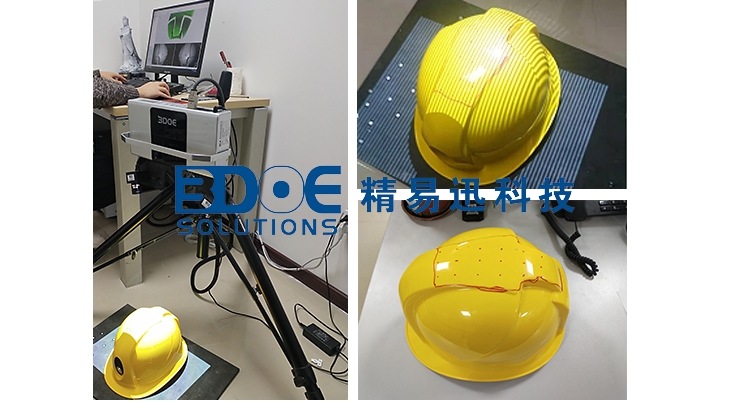

客戶需要安全帽上畫出來的部分3d數據（如下圖），我們的技術工程師選擇了拍照式三維掃描儀型號：PTS-S400來掃描安全帽。按照客戶的需求只掃描畫出來部分，是非常簡單的，掃描一分鐘就可以完成了，掃描一個完整的頭盔需要10分鐘就可以完成。

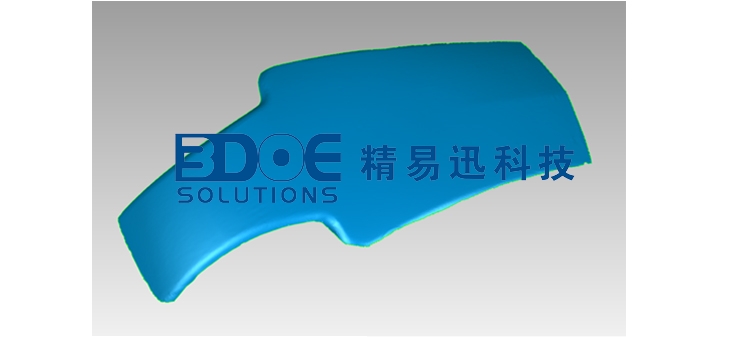

以下是3D掃描頭盔的數據，客戶需要這個曲面3D數據，在這個曲面上設計輔助產品。

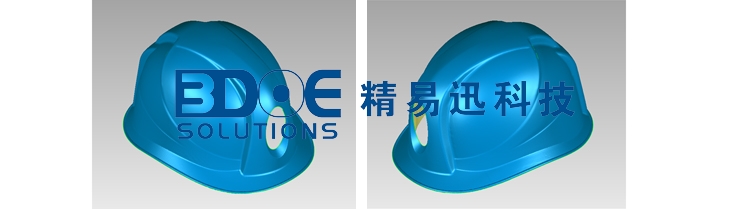

以下是3D掃描頭盔的整體3D數據。

采用拍照式三維掃描儀掃描安全帽有多種應用，獲取安全帽的整體3D數據后，可用于安全帽的逆向設計，改進產品功能設計。還有一種應用就是三維檢測，對生產出來的頭盔進行3D掃描，然后用獲取的3D數據和原有的3D數據進行對比，得出現在的產品和設計圖紙有哪些偏差，檢驗生產的產品是否合格。
