拍照式三維掃描儀目前在工業領域應用廣泛，主要用于三維設計、逆向畫圖、精度檢測等。在工業制造中，工件產品的裝配連接離不開沉孔、通孔、螺紋孔等孔位的數據的獲取，孔位的精度影響裝配的的精度，使用拍照式三維掃描儀測量下面這樣一個工件的孔直徑、孔間距及尺寸檢測。
精易迅PTS拍照式三維掃描儀，能夠快速掃描獲取樣件完整的三維數據，直接使用檢測軟件進行尺寸測量。

工件孔徑測量及三維尺寸檢測流程

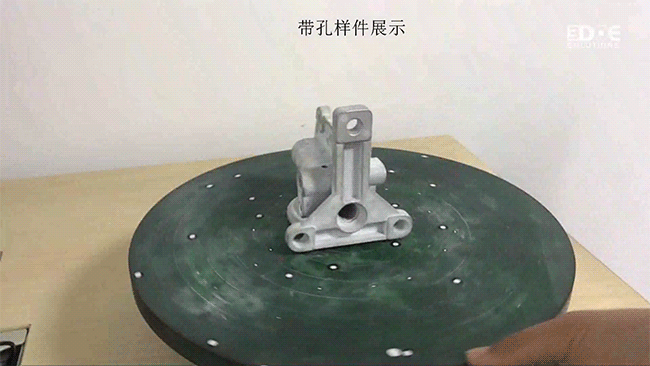

1.對掃描樣件進行掃描前處理（噴涂顯像劑、粘貼標記點）。

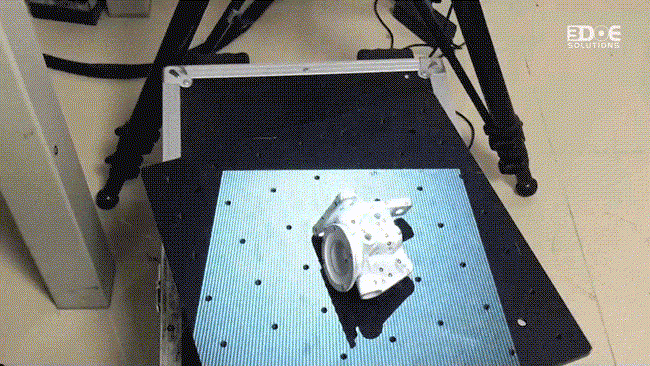

2.使用PTS拍照式三維掃描儀掃描樣件，獲取完整stl數據。

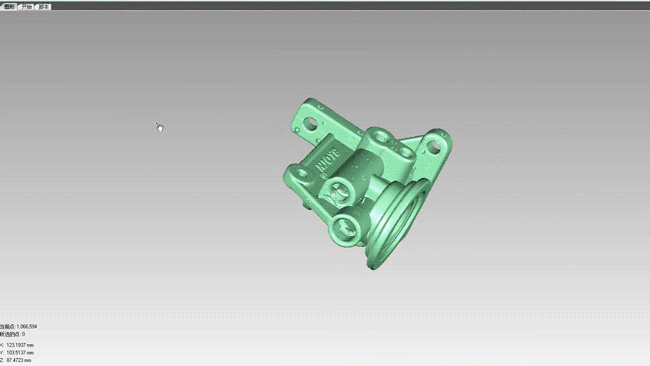

3.查看掃描完整的asc點云數據

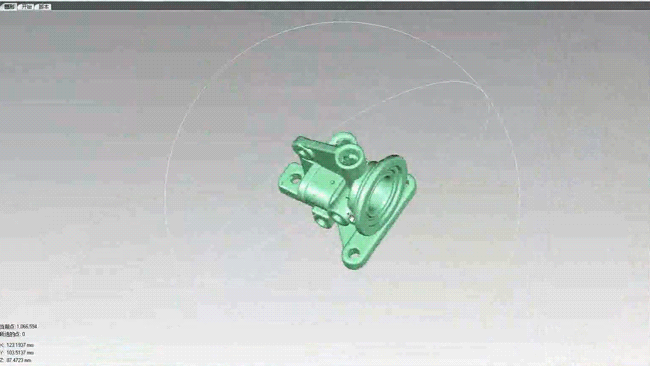

4.把點云數據封裝成stl三角網格化數據

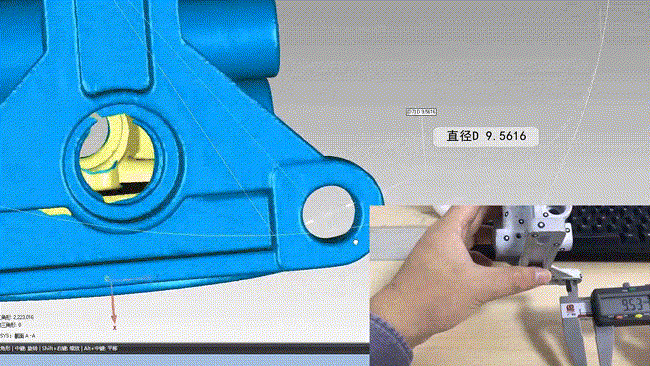

5.測量孔直徑與卡尺比對

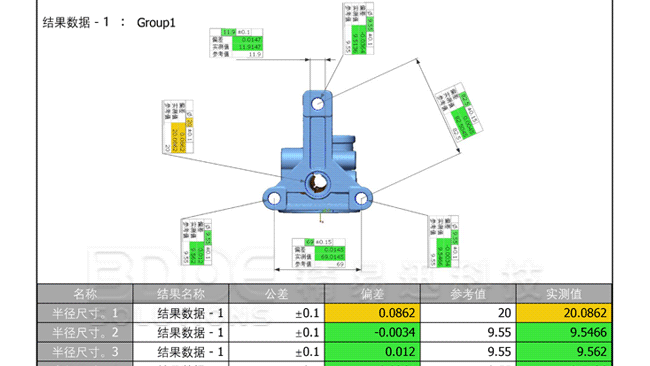

6.測量孔間距，輸出三維檢測報告。

精度檢測報告是質檢的一個重要文檔。確定產品是否合格，產品是否達標，只靠人工測量，很難確定結果。使用拍照式三維掃描儀直接掃描出工件外輪廓獲取三維數據，可以直接在三維尺寸檢測軟件里測量，可以從成本和人工上面提高效率、降低成本，更好的提高工作質量。
